密封圈测径仪是用于检测密封圈的外径尺寸的检测设备，针对以前版本的设备进行了升级改进，以便更好的测量，更方便的为客户服务。密封圈大直径测径仪经过改造后已经大大的提升了性能。

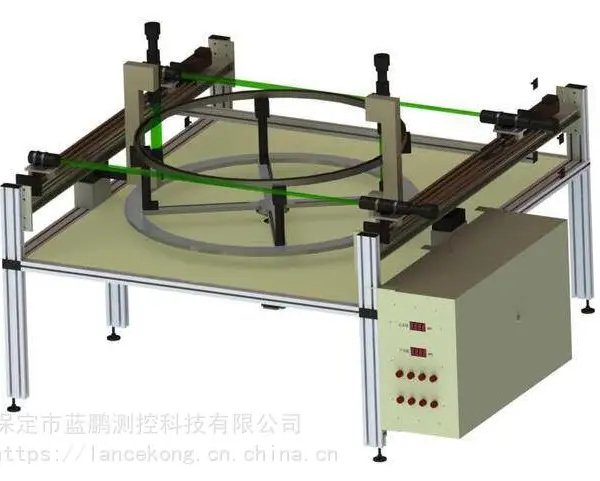

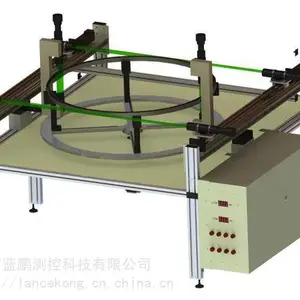

密封圈测径仪主要由工控机（带蓝鹏测量系统）、控制柜、显示器、结构支架、伺服电机、测外径测头、测壁宽测头、c型架支撑杆、c型架、升降丝杠、转盘、顶杆、顶块、报警单元、通讯、电源线缆等组成。

打开设备开关，将圆环放置在圆环上，用定位顶块将设备固定，点击开始测量开关，电机驱动圆盘转动一周，取出外径的值、最小值，同时算出椭圆度。电机旋转一圈后开始测量圆环壁宽。根据已知圆环外径平均值与圆环壁宽的差值计算出内径值。每个工件测量的时间小于20秒，并可根据工件大小调整旋转速度。设备测量可手动开始测量，自动停止测量。可根据测量范围不同，自动或手动进行调整。

密封圈测径仪的改进

1、原测量软件设定的超差报警是实时测量值超过设定的公差范围报警，现场操作人员提出密封圈主要关注平均直径是否超差，应更改为平均直径超过设定的公差范围时报警。可按平均直径超差报警更改测量软件。

2、原测量软件测量数据存入数据库，导出历史数据时操作步骤较多，现场操作人员不习惯。技术人员将针对此项对测量软件进行优化，简化历史数据导出的操作步骤。软件数据导出优化与测量数据平均值报警同步完成。

3、关于垂直安装的测头测量精度问题。测头安装时经过了垂直度检验，没有垂直度误差过大的问题。测量精度较低的原因主要有两个：一是密封圈内表面有飞边、毛刺影响测量，导致误差过大；二是测量时密封圈摆放位置不正，密封圈与旋转中心不同轴，导致测量位置的宽度不是真实截面的宽度造成误差。建议测量时去除密封圈的飞边、毛刺。

 4、由于密封圈大直径测径仪选择的直线导轨滑台行程太大。所以目前测径仪在更换规格后，如果测量外径的测头间距调整范围超过50mm需要用标准量块校准。按密封圈的规格尺寸配齐标准量块。具体使用方法查看《密封圈测径仪补充使用说明》。

密封圈测径仪实用方便，操作简单，根据需要定制，是高质量的在线检测设备。
